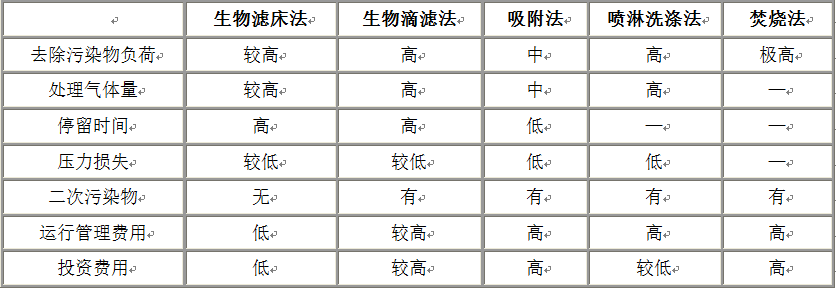

有機廢氣治理工藝比較

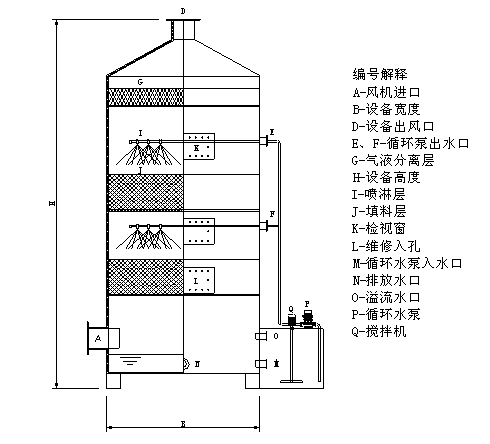

吸收塔結構：
        酸霧凈化塔為圓筒型結構形式，全塔由三部份組成，即貯液、進氣、噴淋、脫水和出氣，耐酸水泵裝在外側，與塔進、出口管連接，塑料球分別裝在噴淋內。噴淋吸收塔為PP或玻璃鋼一體成型，結構緊湊，耐腐蝕，耐高溫，外表光滑；除水部份：塑料制隔離式產生水氣分離；噴水部：高壓噴水產生霧狀，分上下兩段擴大接觸處理提高功能；填充物：海膽型或皇冠型高性能填料，PP 質一體成型；循環(huán)水槽需有防溢水口，50mm 水位溢水排放管；觀察窗：5mm厚透明壓克力板制；自動加水裝置：浮球液面自動控制式。

    填料是吸收塔的核心，它提供了塔內氣液兩相的接觸面，填料與塔的結構決定了塔的性能。填料必須具備較大的比表面，有較高的空隙率、良好的潤濕性、耐腐蝕、一定的機械強度、密度小、價格低廉等。常用的填料有拉西環(huán)、鮑爾環(huán)、空心球等填料。

設備原理：
       需處理的有機廢氣，由離心風機壓入吸收塔，進入塔體后，垂直向上與噴淋段自上而下的吸收液起吸收反應，使廢氣濃度降低，然后繼續(xù)向上進入填料段，廢氣在塑料球打滾再與吸收液起中和反應，使廢氣濃度進一步降低后進入脫水器段，脫去液滴，凈化后的氣體排出。

        收塔適用于快速和瞬間反應的吸收過程，多用于氣體的凈化。該塔結構簡單，易于用耐腐蝕材料制作，氣液接觸面積大，接觸時間長，氣量變化時塔的適應性強，塔阻力小，壓力損失為300～700Pa，與板式塔相比處理風量小，空塔氣速通常為0．8～2/s，氣速過大會形成液泛，噴淋密度6～8m3/(m2，h）以保證填料潤濕，液氣比控制在2～10L/m3。吸收塔不宜處理含塵量較大的煙氣。  10L/m3。吸收塔不宜處理含塵量較大的煙氣。

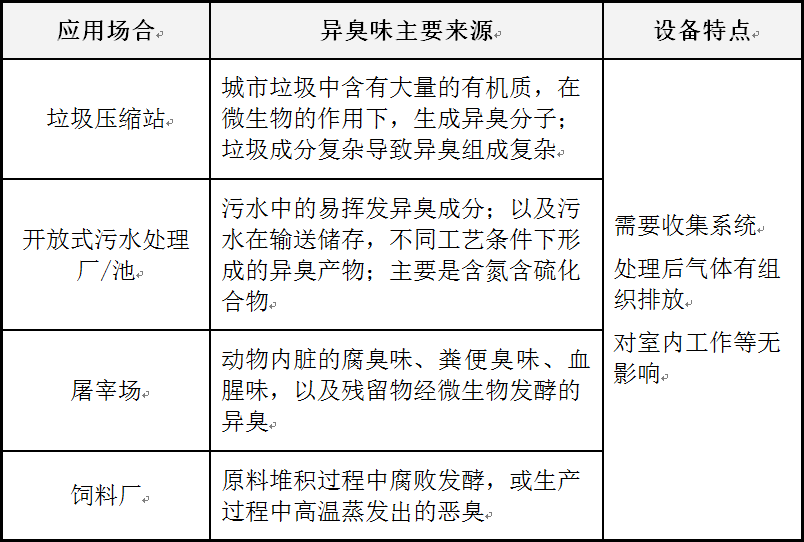

噴淋塔使用范圍
