環�？照{通風降溫方案系科聯公司版權所有，請無盜版，

如需CAD圖紙方案或需要設計方案，請聯系本公司客服部。

科聯節能環保空調系統工程

安

裝

設

計

方

案

 長沙科聯環�？萍加邢薰�司

              二0一一年三月

聯系電話：15675864757

聯 系 人：  莫龍輝

工程名稱             XX機械生產車間

設計編號            2011KL-HX0328-01

項目代碼            HX-001

本計算書內容為XX車間送新風、換氣計算。根據貴公司給予我單位的廠房平面圖及其通風換氣要求設計如下：

一、設計說明

設計說明：

1, 貴公司車間為機加工，焊接，打磨一體車間，車間焊接處溫度比較高，打磨處灰塵比較多，解決降溫與通風問題，

提供良好工作環境，提高員工工作效率。

2，此新風系統設計方案系參考甲方生產廠房，車間設備安裝定位圖進行設計.

,3,設計通風降溫系統由，降溫通風機組與負壓排風機組組成。設計如圖（HX-001）。

一、產品簡介

我們是通過把廠房內高溫的混合氣體換掉，每小時更換新鮮空氣30次以上（每2分鐘換氣一次），然后把溫度迅速降下來。

該產品是通過水蒸發的原理降溫，即水從液態到氣態是需要吸收能量的原理來制冷的。

濕簾冷風機（環�？照{）是國家高等院校研發的新型節能降溫設備。其產冷量大、價格低、耗電省、空氣新鮮、安裝方便、

運行可靠�？蓮V泛用于下列場所：紡織、制襪、制衣、注塑、橡膠、噴涂、絲印、玩具、電子、家電、鞋類、印刷、食品、

加工、漂染、洗衣房等有高溫的工廠車間。大中型商場、菜市場、候車室及大型戶內娛樂場所。有污染性氣體或氣濃味、

粉塵較大的場所。已安裝傳統空調，但鮮風量（或含氧量）不足的場所。

結構與降溫原理

濕簾冷風機（環�？照{）是由表面積很大的特種紙質波紋蜂窩狀濕簾、高效節能風機、水循環系統、浮球閥補水裝置、

機殼及電器元件等組成，其中心部分采用了瑞典的高科技產品CELDRK?。其降溫原理是：當風機運行時冷風機腔內產生負壓，

使機外空氣流進多孔濕潤的濕簾表面進入腔內，濕簾上的水在絕熱狀態下蒸發，帶走大量潛熱，迫使過簾空氣的干球溫度降至

接近于機外空氣的濕球溫度，即冷風機出口的干球溫度比室外干球溫度低5-12℃（干熱地區可達15℃）空氣愈干熱，其溫差

愈大，降溫效果越好。由于空氣始終是從室外引進室內，所以能保持室內空氣的新鮮；同時由于該機利用蒸發降溫原理。

因此，具有降溫和增濕雙重功能（相對濕度高10%左右），在紡織、針織等車間使用，不但能改善降溫增濕條件，而且還能

凈化空氣，減少針紡過程中的針耗和斷絲率，提高針紡織產品質量。

產品型號與施工清單

       公司簡介

       長沙科聯環保科技有限公司坐落于國家級長沙經濟技術開發區，是一家起點高，發展快，

集科研，生產，銷售于一體的高新技術企業，以“科技創新，聯合共贏”為企業宗旨，秉承“健康、舒適、節能、環�！钡慕洜I理念

貫徹落實“質量第一、服務第一、信譽第一”的服務理念。

       我們致力于空氣、水、制冷、暖通等環境的調控，為大眾打造節能、舒適、健康環保的工作學習環境和家居生活環境，

為人工環境做最好的詮釋。

       公司經營范圍覆蓋節能環保產品的大部分領域，是集環保產品研發銷售、環保設備、電器產品制造銷售，通風管道、空氣凈化、

加濕設備、制冷暖通設備制造、安裝、環�？萍甲稍兎�務等于一體的綜合性專業節能環保科技公司。

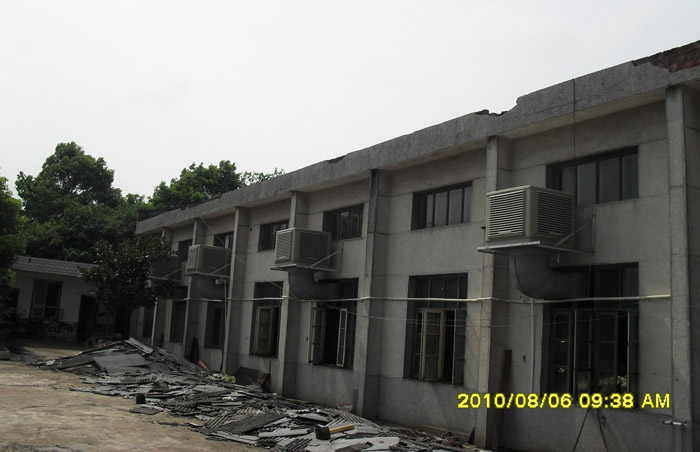

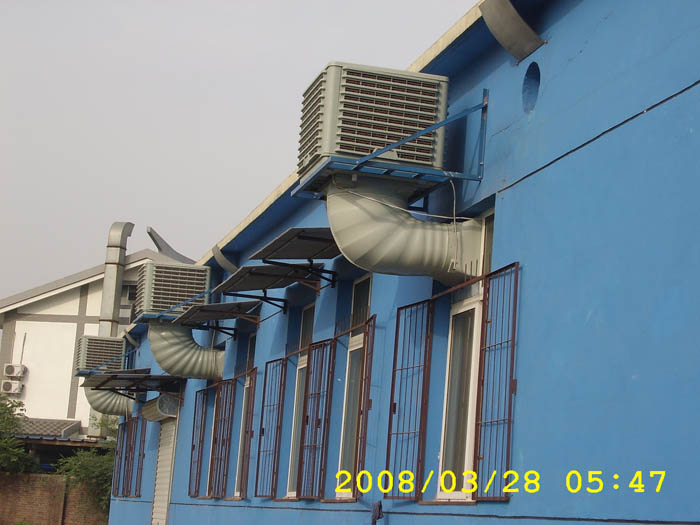

環保空調安裝效果如下圖：

服  務  承  諾

    首先感謝貴公司對本公司的信任和支持，貴公司若需安裝科聯節能環�？照{，本公司特作以下承諾：

1、我公司安裝人員應嚴格按照施工方案技術要求進行安裝，并同時接受貴公司主管部門的指導和監督；

2、主機免費保修二年，六年機身品質保證，若屬天災損壞或人為損壞，本公司應按最優惠的價格及時提供服務；

3、為了保證貴公司的科聯節能環�？照{正常運行，本公司售后技術人員不定期到貴公司巡檢，發現問題，給予及時解決；

 4、機組在運行中發生故障，本公司在接到電話后24小時內趕到貴公司，給予解決。

                            長沙科聯環保科技有限公司
