工程名稱       XX新材車間通風

              設計編號      2011KL-RX0212-02

項目代碼       RX-001

本計算書內容為XX新材車間送新風、換氣計算。根據貴公司給予我單位的廠房平面圖及其通風換氣要求計算如下：

一．送新風、換氣計算

車間為單層鋼結構廠房，屋頂已安裝動力排風設備20組，總風量為120000立方米/小時。要求正壓循環。按其要求

及通風管道長度及位置要求計算如下，附CAD布局設計圖RX-001和RX-002

二、設計說明

設計說明：

1,此新風系統設計方案系參考甲方提供的廠房設備安裝定位圖進行設計.

2,管道采用耐腐蝕6.0mmPP板材焊接制作，主管道直徑800mm，變徑管道直徑600mm.車間安裝如圖紙：

3,甲方車間頂部已經安裝6000立方米排風設備20臺，全開總風量為120000立方米/小時。

甲方車間要求正壓循環新風,以屋頂風機全開負壓風量計算，車間進風應不低于每小時150000立方米，以保障新風

效果滿足作業需求。

4，由于貴公司對空氣質量及風速有要求（風速大會吹跑產品）故新風機組采用柜式風機箱，管道安裝高度3.5米，

 出風咀設計雙聯式，出風咀風速按靜壓流速6m/s設計，出風咀尺寸360*180，計算得單個出風咀風量1633立方米/小時。

出風咀數量16個，風機總風量22862，風機及風管的漏風量系數按5% 得出風機的最小風量不得小于24005立方米/小時。

5，管道采用pp防腐板材，板材厚度6.0mm，為保證管道強度及外形美觀焊接強度，管道設計為圓形。尺寸∅800mm.

(通風管道截面積大小決定其風機壓力大小和風機功率，截面積越大風阻越小所需能耗越低，而相同截面積的前提下圓形

風管的周長更短，∅800mm,截面積為0.502平方米，周長2.5米。如采用矩形風管周長則為3.0米，板材厚度8mm.)

6，為減少管道網格布置，降低機組運行成本，減少管道長度，管道送風由縱向改為橫向，新風機組由原方案設計的4臺

增加1臺。(如安裝4臺則每臺機組功率為11kw/小時，風量21120-35520立方米/小時)，(如安裝5臺則每臺機組功率

為7.5kw/小時，風量18845-31694立方米/小時)

綜合以上參數及要求確定風機型號為

7，以風量選取28000立方米/小時，管道∅800，摩阻系數為0.4，計算得出管道風速15m,管道沿程阻力9pa/米，

管道長度30米，彎頭阻力取50pa，散流器計算得出阻力為100.8pa,管道及散流器總阻值420pa，散流器三通摩阻

比及其他阻力損失系數1.1，則新風機組全壓應不小于462pa.

8,風機型號確定：綜合以上條件及參數，查閱風機手冊新風機組型號為25#機組、380v 7.5kw、全壓464-272、

風量11845-31694立方米 噪音74db.

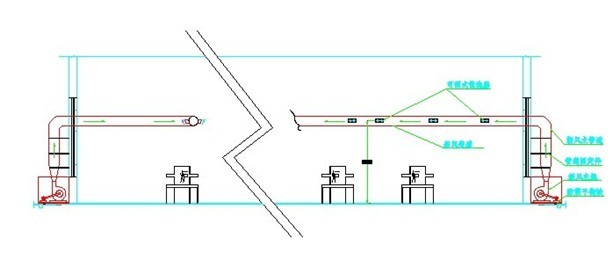

管道安裝圖紙：

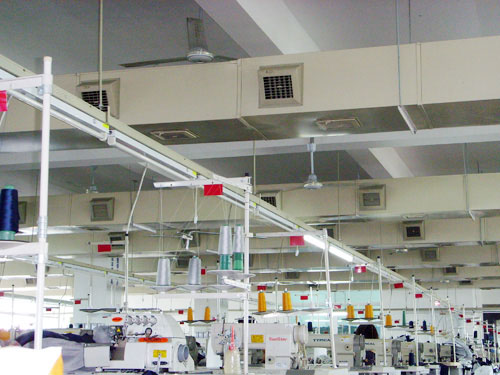

節能環�？照{(diào)車間新風管道效果如下圖：

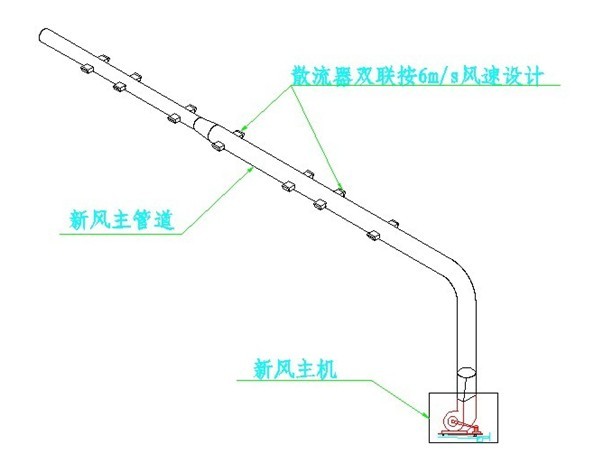

注：管道為圓形管道，出風為管道側面安裝散流器。

三，施工說明

1,新風主機安裝于廠房外墻，設防塵網，依據現場實際場所及廠房內設備擺放及管道的合理布局，選定最佳安裝位置.

主機膨脹螺絲及減震聚氨酯膠固定。最大限度降低噪音。

2, 管道采用耐腐蝕6.0mmPP板材焊接制作，主管道直徑800mm，變徑管道直徑600mm.出風咀360*180mm共計98個。

管道固定依據現場條件合理安排，力求美觀牢固。

3，控制器及線路布置，控制器采用專用電器控制柜，線路pvc絕緣阻燃套管及相應配件。

4，管道連接采用焊接法。

5,墻體管道開口處防水措施采用防水材料密封。
